راهنمای جامع ساختمان قاب پورتال: ویژگی ها ، طراحی ، مؤلفه ها ، انواع ، برنامه ها

چکیده

برای ساختمانهای مدرن صنعتی و تجاری که به فضاهای بزرگ و بدون مانع نیاز دارند ، ساختمان قاب پورتال راه حل پیشرو است. ستون های پیش ساخته و پرتوهای سقف آن ، ساختارهای سبک وزن ، دهانه های شفاف ، طرح بندی بهینه شده و ساخت و سازهای شتاب را قادر می سازد.

ساختمان قاب پورتال چیست؟

یک ساختمان قاب پورتالیک نوع ساختار فولادی به طور گسترده ای است که به دلیل سادگی و کارآیی آن شناخته شده است. به طور معمول از دو ستون انتهایی و یک پرتوی سقف افقی تشکیل شده است که یک قاب سفت و سخت را تشکیل می دهد. این دهانه می تواند به 15 تا 50 متر برسد. اتصالات پرتو به ستون سفت و سخت نیروی خم را به ستون ها منتقل می کند ، در نتیجه اندازه مقطعی از پرتوهای فولادی را کاهش می دهد و باعث می شود تا دهانه های بیشتری امکان پذیر شود.

این قابلیت بزرگ ، ساختمانهای قاب پورتال را برای انبارها ، آشیانه های هواپیما ، امکانات ورزشی و سایر سازه های فضای باز ایده آل می کند.

ویژگی های اصلی ساختمانهای قاب پورتال

• اتصالات سفت و سخت: قاب سفت و سخت بین پرتوهای فولادی و ستون ها به قاب پورتال اجازه می دهد تا در برابر نیروها و بارهای جانبی مقاومت کند.
• فضاهای بزرگ و باز: این ویژگی نه تنها فضای عملیاتی کافی را ایجاد می کند ، بلکه حمل و نقل و چرخاندن وسایل نقلیه طولانی را نیز تسهیل می کند.
• بنیاد قوی: فراتر از استفاده از پایه های بتونی مسلح ، فریم های پورتال از پرتوهای بخش متغیر و ستون هایی با اتصالات سفت و سخت برای ارائه مقاومت عالی در برابر نیروهای واژگون و کشویی استفاده می کنند و از ثبات ساختاری و دوام اطمینان می دهند.

طراحی ملاحظات ازa ساختمان پورتال فولادی

گزینه های مواد

اگرچه کدها و استانداردهای ساختمان ممکن است براساس منطقه متفاوت باشد ، اما ساختمانهای قاب پورتال به طور معمول با استفاده از آنها ساخته می شوندفولاد سازندهیافولاد کم آلیاژ با استحکام بالا (HSLA)بشر نمرات فولادی معمولاً شامل موارد زیر است:

فاصله و فاصله ستون

فاصله و فاصله ستون فاکتورهای اصلی در طراحی ساختمان قاب پورتال فولادی هستند. زیرا آنها مستقیماً بر مصرف فولاد ، هزینه ها و راندمان ساختاری کلی تأثیر می گذارند. به طور کلی ، فاصله ستون از 6 تا 12 متر متغیر است. برای کارخانه های ساختار فولادی طول بلند ، فاصله ستون 7.5 متر ایده آل است ، در حالی که برای انبارهای قاب پورتال کوچک یا متوسط ​​، فاصله ستون 6-6.5 متر اقتصادی تر است. در جدول زیر ، دهانه های توصیه شده و فاصله بهینه ستون مربوطه:

>>>در مورد فاصله ایده آل و فاصله ستون برای یک ساختمان قاب پورتال بیشتر بدانید

تحمل بار مختلف

یک ساختمان قاب پورتال باید برای مقاومت در برابر طیف وسیعی از بارهای استاتیک و پویا برای اطمینان از ایمنی و عملکرد ساختاری طراحی شود. این بارها شامل:

• بارهای باد که فشار جانبی بر روی سازه ها دارند
• بارهای برفی که وزن عمودی را به پشت بام اضافه می کنند
• بارهای لرزه ای که نیروهای جانبی را در حین زمین لرزه تولید می کنند

اجزای ساختار قاب پورتال

ساختار یک ساختمان قاب پورتال به طور معمول به سیستم های ساختاری اولیه و ثانویه تقسیم می شود. با هم ، این دو سیستم چارچوب کامل را تشکیل می دهند و از پشتیبانی کلی ، ثبات و توزیع بار اطمینان می دهند.

اجزای ساختاری اولیه



ستونهای فولادی

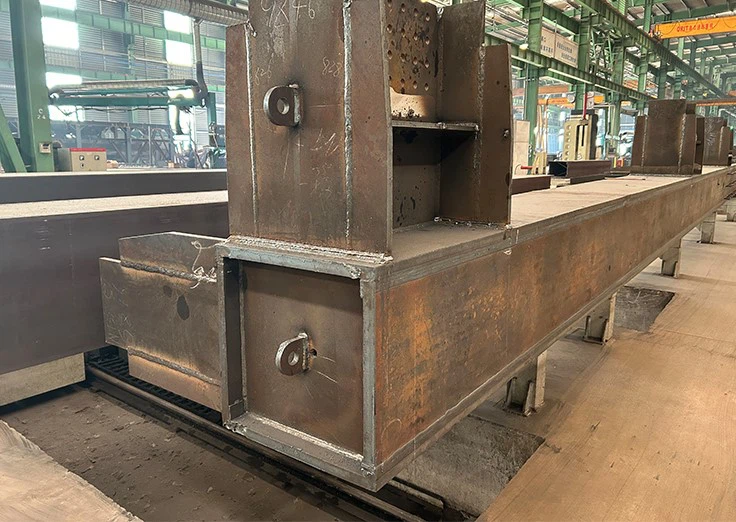

اینها اعضای بار عمودی هستند که سقف و بارهای ساختاری را به بنیاد منتقل می کنند. انواع متداول عبارتند از: بخش I ، بخش H ، بخش جعبه و ستون های فولادی متقاطع. ستون های فولادی جامد در ظرفیت تحمل ، سفتی و انعطاف پذیری از مزایای قابل توجهی برخوردار هستند.



پرتوهای فولادی (قایق)



همچنین به عنوان پرتوهای سقف شناخته می شود ، بین ستون ها فاصله دارند تا قاب سفت و سخت ساختار پورتال را تشکیل دهند. به طور معمول از فولاد کربن ساخته شده است ، این تیرها برای مقاومت در برابر بارهای عمودی و کمک به ثبات جانبی ساختمان طراحی شده اند.



پایه ستون



پایه ستون (اتصال پا) یک مؤلفه مهم یک ساختار قاب پورتال است و از ثبات کلی اطمینان حاصل می کند. این امر به عنوان اتصال کلیدی انتقال بار ، به مقاومت در برابر نیروهای واژگون کننده و جابجایی جانبی کمک می کند ، در حالی که از بی ثباتی و تغییر شکل موضعی جلوگیری می کند.

اجزای ساختاری ثانویه



Purlins & Girts



هر دوpurlins و girts اعضای ساختاری افقی هستند که از پانل های سقف و دیوار پشتیبانی می کنند. معمولاً از بخش های فولادی C یا Z شکل ساخته شده ساخته شده است. z purlins به طور گسترده ای مورد استفاده قرار می گیرد و ظرفیت بارگذاری برتر را ارائه می دهد. فاصله Purlins به طور معمول بین 1.4-1.5 متر است.



سیستم مهاربندی



مهاربندی ثبات جانبی و انتقال بار را در کل ساختار تضمین می کند. میله های کراوات طولی نیروهای افقی را توزیع می کنند ، در حالی که پرانتز گوشه ای با مهار فلنج بیرونی به جلوگیری از کمرنگ محلی تیرهای بخش I کمک می کند.



روکش پشت بام و دیوار



پانل های سقف و روکش دیواری محفظه ساختمان قاب پورتال را تشکیل می دهند و در برابر عناصر آب و هوایی مانند باد ، باران و برف محافظت می کنند. روکش دار به طور معمول با استفاده از پیچ های ساختاری با استحکام بالا به پورلین ها و گلدان ها وصل می شود. پانل های دیواری ممکن است پانل های ساندویچ یا ورق های تک پروفایل باشند ، در حالی که پانل های سقف اغلب از ورق های پروفایل یا ورق های PVC استفاده می کنند. پانل های ساندویچ (مانند پانل های ابریشمی شیشه ای و پانل های پشم سنگ) برای سازه هایی که نیاز به عایق و عملکرد حرارتی دارند ایده آل هستند.



تیرهای جرثقیل



بسیاری از انبارهای قاب پورتال صنعتی ، کارگاه ها و گیاهان به جرثقیل های سربار یا تجهیزات بلند کردن برای کار با مواد نیاز دارند. تیرهای جرثقیل و براکت های پشتیبان آنها باید با توجه به نیازهای خاص هر صنعت از قبل متناسب باشند.

انواع قاب های پرتال

قاب پورتال تک ساکت

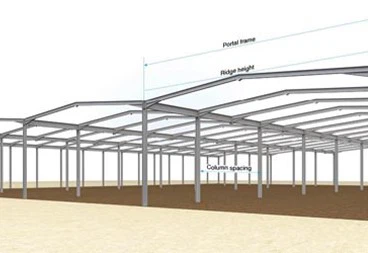

قاب پورتال چند سطحی

قاب پورتال فولادی با کف mezzanine

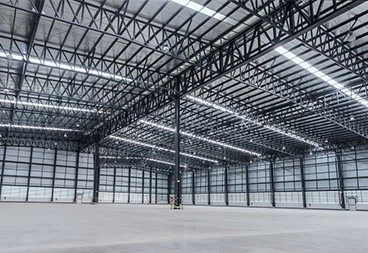

قاب پورتال گره خورده

قاب پرتال سقف

قاب پورتال تک رنگ

قاب پورتال سقف مانسارد

ساختمان پورتال فولادی خمیده

مزایا و مضرات ساختمانهای قاب فولادی پورتال

مزایای قاب های پورتال فولادی سازه

محدودیت ساختارهای قاب پورتال

برنامه های ساختمانهای قاب پورتال

• انبارها

• تدارکات

• گاراژ و انبارها

• کارگاههای آموزشی

• کارخانه

• مغازه های خرده فروشی

• آشیانه های هواپیما
